Datos del producto:
|
|
Lugar de origen: | CHINA |
---|---|
Nombre de la marca: | HENGFENGYOU |
Certificación: | ISO IEC CB COC KEMA SNI SABS CCC |
Número de modelo: | SCB10 |
Pago y Envío Términos:
|
|
Cantidad de orden mínima: | 1 |
Precio: | 200-200000/piece |
Detalles de empaquetado: | caso de madera |
Tiempo de entrega: | 15 días |
Condiciones de pago: | LC T/T |
Capacidad de la fuente: | 5000 pedazos/año |
Información detallada |
|||
L. clasificado V: | 0.4kv o modificado para requisitos particulares | Capacidad: | 50~2500kVA o modificado para requisitos particulares |
---|---|---|---|
Tipo de producto: | Tipo seco | Enrrollamiento: | Bobina del tonelero |
Recinto: | IP20/IP23 | Estándares de referencia: | IEC60076 |
H. clasificado V.: | 35kv o modificado para requisitos particulares | Material de la base: | Laminación del silicio/aleaciones amorfas |
Alta luz: | tipo seco transformador de la resina del molde,transformadores echados secos de la resina |
Descripción de producto

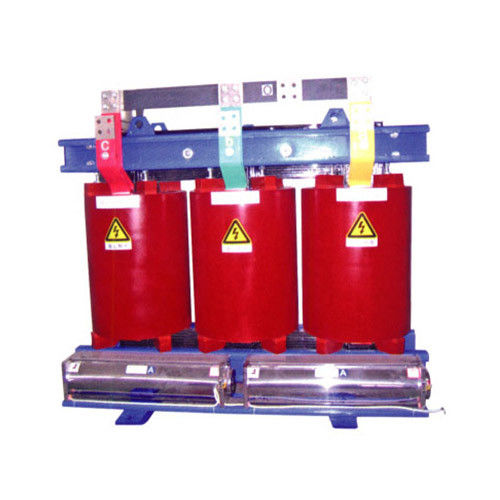

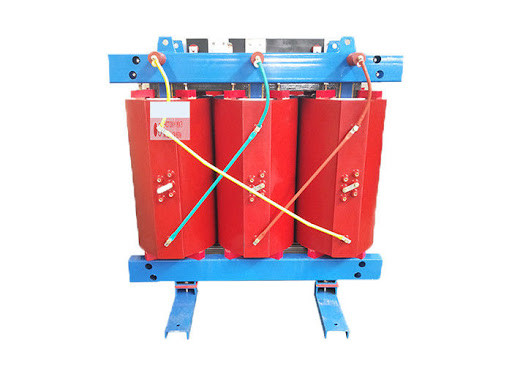

Tipo seco transformador de la aleación amorfa ahorro de energía
10KV 10~2500KVA echó el tipo seco transformador de la resina de la distribución
El transformador de poder inmerso en aceite sellado herméticamente de la serie de S11-M tiene la ventaja de la eficacia de pequeñas pérdidas, de poco ruido y alta, que puede obtener buen efecto ahorro de energía y reducir la contaminación. Comparado con el transformador inmerso en aceite ordinario, los transformadores sellados herméticamente no necesitan coservator del aceite, el volumen del aceite es regulado y compensado automáticamente por la hoja acanalada elástico del tanque acanalado. El aceite del transformador se guarda fuera del aire, que puede con eficacia deterioro del prevet y envejecimiento del aislamiento del aceite, anuncio para aumentar confiabilidad de la operación.
Estructura de Producture
2 porciones: El frente es cámara del voltaje del cielo y tierra con el voltaje luminal, interruptor de la carga, manija del interruptor del ninguno-cargamento, tipo fusible, valor del alivio de presión, metro de la temperatura de aceite, indicador llano de aceite, valor del cielo y tierra del parte movible del dren del aceite y así sucesivamente en la cámara de separación. La parte posterior es el tanque de aceite y aletas de radiación. El tanque de aceite contiene la bobina del transformador, la base de hierro, el interruptor de alto voltaje de la carga, el interruptor del ninguno-cargamento y el fusible de la protección. El tanque es una estructura lleno-sellada.
Condiciones normales del servicio del transformador
La altura sobre el nivel del mar está debajo del 1000m;
Temperatura del aire más alto +40ºC;
El aire medio diario más alto temperature+30ºC;
Temperatura del aire medio anual más alto +20ºC;
Temperatura del aire al aire libre más bajo -25ºC.
Chracteristics
1. Estructura fina de la resina que nunca se agrieta
2. Proceso del moldeo por inyección del vacío de la resina de epoxy
3. Análisis de simulación modelo de la base de hierro
ÍNDICE TÉCNICO
CAPACIDAD CLASIFICADA | COMBINACIÓN DEL VOLTAJE | GRUPO DE LA CONEXIÓN | PÉRDIDA (KILOVATIOS) | CORRIENTE SIN CARGA | IMPEDANCIA DEL CORTOCIRCUITO | PESO (KILOGRAMOS) | ||||||
(KVA) | ALTO VOLTAJE (KILOVOLTIO) | GAMA QUE GOLPEA LIGERAMENTE DE ALTO VOLTAJE | LV (KILOVOLTIO) | SÍMBOLO | SIN CARGA | ON-LOAD | (%) | (%) | PESO DEL ACEITE | PESO BRUTO | ||
30 | 6 6,3 10 10,5 11 |
el 5% | 0,4 | Dyn11 Yzn11 Yyn0 |
0,13 | 0.63/0.60 | 2,3 | 4 | 75 | 295 | ||
50 | 0,17 | 0.91/0.87 | 2 | 88 | 395 | |||||||
63 | 0,2 | 1.09/1.04 | 1,9 | 95 | 420 | |||||||
80 | 0,25 | 1.31/1.25 | 1,9 | 103 | 480 | |||||||
100 | 0,29 | 1.58/1.50 | 1,8 | 115 | 540 | |||||||
125 | 0,34 | 1.89/1.80 | 1,7 | 130 | 645 | |||||||
160 | 0,4 | 2.31/2.20 | 1,6 | 145 | 740 | |||||||
200 | 0,48 | 2.73/2.60 | 1,5 | 175 | 885 | |||||||
250 | 0,56 | 3.20/3.05 | 1,4 | 195 | 1010 | |||||||
315 | 0,67 | 3.83/3.65 | 1,4 | 230 | 1205 | |||||||
400 | 0,8 | 4.52/4.30 | 1,3 | 255 | 1375 | |||||||
500 | 0,96 | 5.41/5.15 | 1,2 | 285 | 1620 | |||||||
630 | Dyn11 Yyn0 |
1,2 | 6,2 | 1,1 | 4,5 | 350 | 1960 | |||||
800 | 1,4 | 7,5 | 1 | 405 | 2310 | |||||||
1000 | 1,7 | 10,3 | 1 | 490 | 2690 | |||||||
1250 | 1,95 | 12 | 0,9 | 550 | 3315 | |||||||
1600 | 2,4 | 14,5 | 0,8 | 625 | 3985 |
Nuestro taller:
NUESTRO SERVICIO:
la respuesta 1.quick adentro antes de la ayuda del período de las ventas usted consiguió orden.
el servicio 2.excellent en tiempo de producción le dejó conocer cada paso que hicimos.
calidad 3.reliable solucionarle después de dolor de cabeza de la venta.
la garantía de la calidad del período 4.long se asegura que usted pueda comprar fuera para vacilar.
