Datos del producto:
|
|
Lugar de origen: | CHINA |
---|---|
Nombre de la marca: | HENGFENGYOU |
Certificación: | ISO IEC CB COC KEMA SNI SABS CCC |
Número de modelo: | GGD, GCK, MNS |
Pago y Envío Términos:
|
|
Cantidad de orden mínima: | 1 |
Precio: | 200-20000/piece |
Detalles de empaquetado: | caso de madera |
Tiempo de entrega: | 30 días |
Condiciones de pago: | LC T/T |
Capacidad de la fuente: | 5000 pedazos/año |
Información detallada |
|||
Número de modelo: | GGD, GCK, MNS | Tipo: | metal revestido |
---|---|---|---|
Frecuencia clasificada: | CA 50Hz (60Hz) | Corriente clasificada (A): | 630, 1250, 1600, 2500, 3510, 4000 |
Modificado para requisitos particulares: | Orden de OEM/ODM aceptable | Uso: | Transmisión o distribución de poder |
Nombre de producto: | Kyn28 12 dispositivo de distribución eléctrico 11kv | Voltaje clasificado: | 3KV, 7.2KV, 12KV opcional |
Cumplen los estándares: | DL/T404, IEC298, GB3906 | ||
Alta luz: | dispositivo de distribución de la tensión baja,dispositivo de distribución revestido del metal de la baja tensión |
Descripción de producto

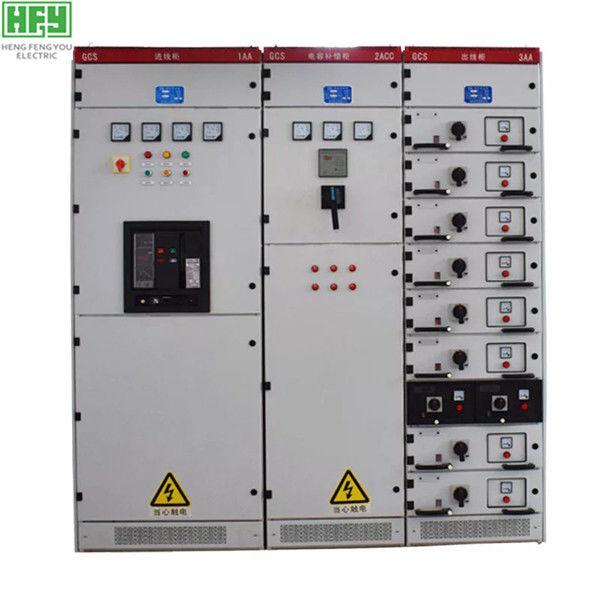

Dispositivo de distribución eléctrico de la baja tensión de la serie 11KV 12kv del GCS MNS del dispositivo de distribución del gabinete retirable trifásico del interruptor
Características estructurales:
1.Framework usando el tipo secciones de 8 frecuencia intermedia de la abertura, instaladas en el módulo del marco principal es E = 20 milímetros y 100 milímetros Φ 9,2 milímetros de agujeros de montaje, haciendo el conjunto del bastidor flexible.
los cuartos de la función 2.The del gabinete del interruptor se aíslan de uno a, y los compartimientos se dividen en cuartos de la unidad funcional, cuartos del autobús y cuartos del cable. La función de cada cámara es relativamente independiente.
la barra de distribución horizontal 3.The adopta la manera de arreglo horizontal detrás del gabinete de aumentar la capacidad de la barra de distribución de resistir energía eléctrica.
el diseño 4.The del compartimiento del cable hace muy conveniente ir dentro y fuera del cable.
el módulo 5.The de la altura del cajón es 160m m. El cajón que los cambios cambian en la dimensión de la altura solamente, su anchura, dimensión de la profundidad es invariable. Los cajones de la misma unidad funcional tienen buena capacidad de intercambio. Corriente clasificada del lazo 400A de la unidad y abajo.
el panel 6.Drawer con la división, cierre, prueba, saca la marca obvia de la posición. La unidad del cajón se proporciona un dispositivo de seguridad mecánico. Unidad del cajón como el cuerpo principal, al mismo tiempo con drenaje - hacia fuera y fijada, puede ser la combinación mezclada, uso arbitrario.
el grado de la protección 7.The de cuerpo del gabinete es IP30 IP40, todavía puede elegir según necesidad de usuario.
Condiciones del uso
el uso interior 1.For, la elevación del punto de servicio no excederá de los 2000m.
temperatura del aire ambiente 2.The es no más alto de +40 grados y no más bajo que -5 grados. La temperatura media no debe ser más alta de +35 grados en el plazo de 24 horas. Al excederse, la capacidad se debe reducir según la situación real.
la temperatura alta relativa 3.The del aire circundante es +40 el ° c y no excede +20 grados 50%.If es el 90%, consideración se debe dar al efecto de la condensación ocasional causado por los cambios de temperatura.
4.When el dispositivo está instalado, la inclinación con el avión vertical no excederá 5°, y el sistema entero de gabinetes será relativamente plano conforme al estándar de gbj232-2.
el dispositivo 5.The será instalado en un lugar libre de la vibración y del choque violentos y donde los componentes eléctricos no se corroen suficientemente para el uso
no | nombre | unidad | datos |
1 | voltaje clasificado | kilovoltio | 3, 6,10 |
2 | corriente del ratd | 630,1000,1250,1600,2000,2500,3150 | |
3 | frecuencia clasificada | HERZIOS | 50 |
4 | el cortocircuito clasificado sale actual (el valor eficaz) | KA | 20,25; 31,5; 40 |
5 | actual estable termo clasificado (valor máximo) | KA | 20,25; 31,5; 40 |
6 | actual dinámico clasificado (valor máximo) | KA | 40; 80; 100 |
7 | voltaje del withsand de la frecuencia del poder clasificado (1min) | Kilovoltio | interelectrodo y tierra 42; inter - fracturas 48 |
8 | el impulso del trueno del ratd soporta voltaje | Kilovoltio | interelectrodo y tierra 75; inter - fracturas 85 |
9 | tiempo estable termo clasificado | Kilovoltio | 4 |
10 | grado de protección | IP2X | |
11 | dimensión del externam (WXDXH) | Milímetro | 1100x1200x2650 (puede diseñar según demanda) |
Nota: Debido a la mejora continua del producto, las dimensiones proporcionaron en esta muestra están para la referencia solamente. En caso de necesidad, nuestra compañía puede diseñar y producir según exigencias del consumidor. Entre en contacto con por favor a la compañía a tiempo.
