Descripción de producto

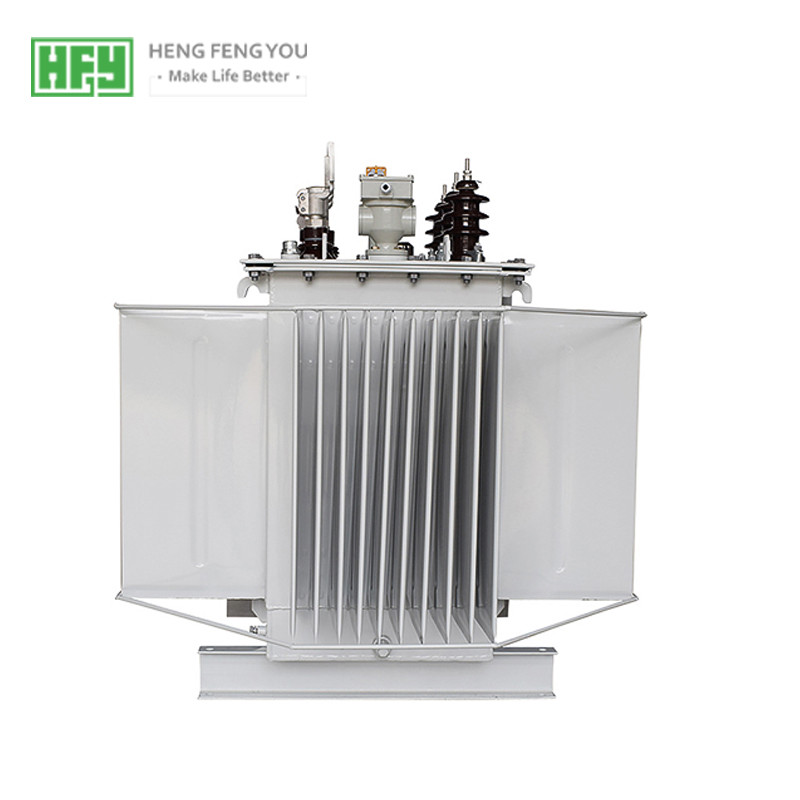

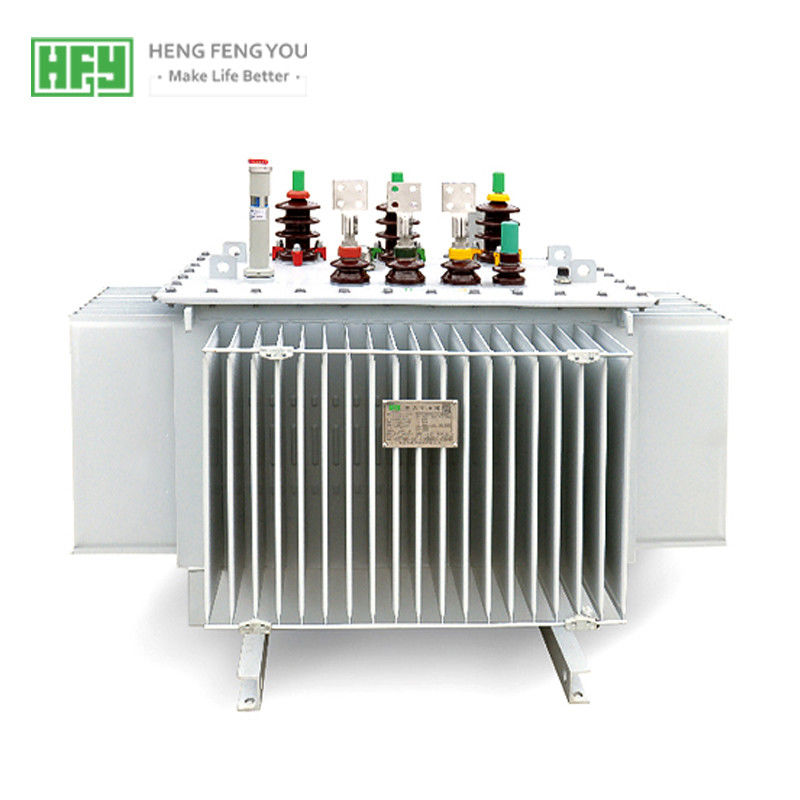

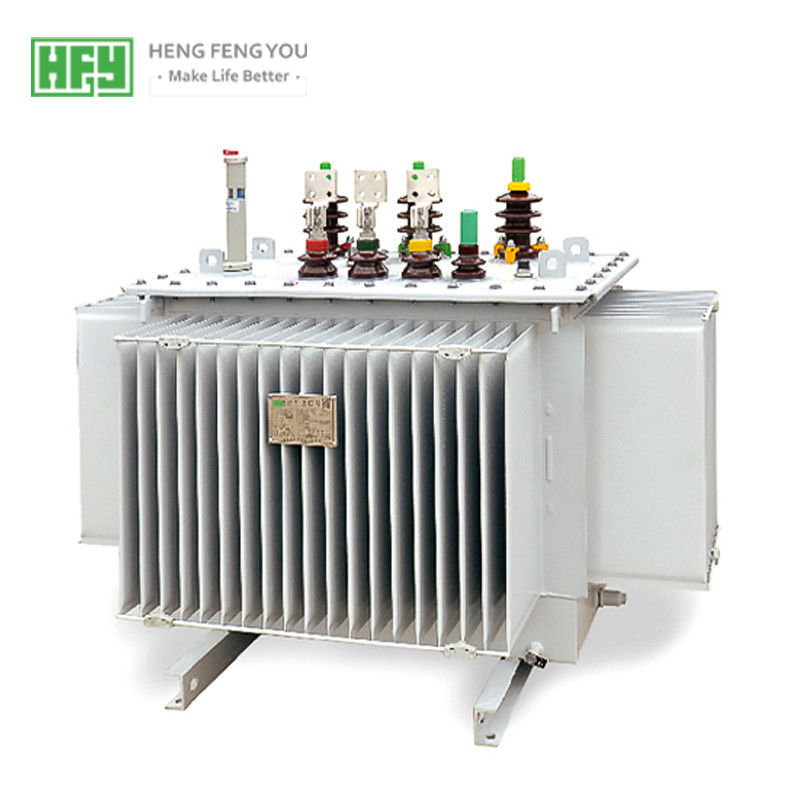

Transformador inmerso en aceite S11,30-2500KVA, 10KV serie, 3 phae/bobina sellada/doble lleno
Características de producto:
Nuestra compañía puede producir una variedad de transformadores inmersos en aceite con un grado del voltaje de 35kV o menos y una capacidad de 12500kVA o menos. La variedad incluye la serie S9, S11 y S13, serie S15 de productos ahorros de energía. El producto es ampliamente utilizado en las empresas industriales y mineras, la agricultura, la construcción civil y los otros sitios así como aceite, industria química, más aceite, sustancias más químicas de la distribución en los lugares.
1. Buena actuación económica
La pérdida sin carga para los productos de la serie S11 disminuyó 10,3% medio, 22,4% disminuidos actuales sin carga basados en la serie S9.
2. Vida de servicio larga
El tanque del transformador adopta la estructura hermética, el tanque y la cubierta del tanque se puede conectar por los pernos o soldado con autógena firmemente, el aceite del transformador no entrará en contacto con con aire, de modo que amplíe la vida de servicio con eficacia.
3. Alta confiabilidad de la operación
Mejore las piezas de aislamiento relevantes para el tanque, aumente la confiabilidad y avanzar el nivel técnico para asegurar la confiabilidad del sello.
4. Pequeña área de la instalación
El tanque del transformador de serie de S11-M utiliza el radiador acanalado de la placa. Cuando procederán los cambios de temperatura de aceite, la placa acanalada la extensión termal, que puede substituir el papel del conservador del aceite. el tanque acanalado de la placa tiene aspecto hermoso, área menos ocupada.
Parámetros técnicos del transforme inmerso en aceite de S13 10kV
Capacidad clasificada
(KVA) |
Tipo |
Grupo del vector |
Sin carga
pérdida (kilovatios) |
Pérdida de carga (kilovatios) |
Impedancia del cortocircuito
(%) |
| 30 |
S13-30/10 |
Y, yn0 |
0,08 |
0.63/0.6 |
4 |
| 50 |
S13-50/10 |
0,1 |
0.91/0.87 |
| 80 |
S13-80/10 |
0,13 |
1.31/1.25 |
| 100 |
S13-100/10 |
0,15 |
1.58/1.5 |
| 125 |
S13-125/10 |
0,17 |
1.89/1.8 |
| 160 |
S13-160/10 |
0,2 |
2.31/2.2 |
| 200 |
S13-200/10 |
0,24 |
2.73/2.6 |
| 250 |
S13-250/10 |
0,29 |
3.2/3.05 |
| 315 |
S13-315/10 |
0,34 |
3.83/3.65 |
| 400 |
S13-400/10 |
0,41 |
4.52/4.3 |
| 500 |
S13-500/10 |
0,48 |
5.41/5.1 |
| 630 |
S13-630/10 |
0,57 |
6,2 |
4,5 |
| 800 |
S13-800/10 |
0,7 |
7,5 |
| 1000 |
S13-1000/10 |
0,83 |
10,3 |
| 1250 |
S13-1250/10 |
0,97 |
12 |
| 1600 |
S13-1600/10 |
1,17 |
14,5 |
Material
Las líneas del cobre sin oxígeno de una resistencia más baja, que llegarán a ser más lisas y rebaba-libres después de serie de tratamiento superficial adicional, así que de la pérdida de carga de nuestro transformador son más bajas y el funcionamiento eléctrico es mejor.
Las placas de alta calidad del silicio-acero que están de una pérdida más baja de la unidad, y el sin carga de los transformadores es más bajas.
Pedazos de madera de alta calidad del aislamiento que laminan, que no partirán ni se moverán incluso bajo los efectos de cortocircuito.
El transformador a fondo filtrado conteniendo aceite menos agua, gas e impurezas, que hace nuestros transformadores funciona mejor.
Material de aislamiento de goma de alta calidad, que puede prevenir los transformadores para formar el envejecimiento o la salida.
·Condiciones del servicio
1. Temperatura del aire ambiente máximo no excederá el ℃ 40, y el mínimo no abajo - el ℃ 25;
2. La altitud no excederá del 1000m. Si se utilizan los transformadores modificados para requisitos particulares especiales y los componentes de baja tensión, la altitud puede alcanzar los 4000m;
3. La inclinación vertical es no más el ° que 5, y ninguna vibración e impacto violentos;
4. La humedad del aire no es más el de 90% (+ ℃ 25);
5. Ningún gas y polvo conductor que afectarán seriamente al aislamiento del transformador, de ningún peligro de la explosión y de la corrosión de componentes eléctricos;
6. La velocidad del viento al aire libre no excederá de los 35m/S.
7. Si las condiciones del servicio más allá del producto antedicho, especialmente modificado para requisitos particulares están disponibles.
Taller
Poner a tierra el uso de Transofrmer:
El transformador que pone a tierra se utiliza para proporcionar una trayectoria a un sistema infundado o cuando el neutral del sistema no está disponible por alguna razón, por ejemplo, cuando un sistema es delta conectado. Proporciona una trayectoria de baja impedancia al neutral y también limita la sobretensión transitoria cuando las faltas de tierra ocurren en el sistema. El poner a tierra del sistema se puede hacer así
Delta-estrella que pone a tierra el transformador
En una caja de delta-estrella que pone a tierra el transformador, el lado del delta se cierra para proporcionar una trayectoria para la corriente de la cero-secuencia. La bobina de la estrella debe estar del mismo grado del voltaje como el circuito que debe ser puesto a tierra, mientras que el grado del voltaje de delta se puede elegir para ser cualquier nivel voltaico estándar.
