Datos del producto:
|
|
Lugar de origen: | CHINA |
---|---|
Nombre de la marca: | HENGFENGYOU |
Certificación: | ISO IEC CB COC KEMA SNI SABS CCC |
Número de modelo: | GCK, MNS |
Pago y Envío Términos:
|
|
Cantidad de orden mínima: | 1 |
Precio: | 200-20000/piece |
Detalles de empaquetado: | caso de madera |
Tiempo de entrega: | 30 días |
Condiciones de pago: | LC T/T |
Capacidad de la fuente: | 5000 pedazos/año |
Información detallada |
|||
Número de modelo: | GCK, MNS | Tipo: | metal revestido |
---|---|---|---|
Frecuencia clasificada: | CA 50Hz (60Hz) | Corriente clasificada (A): | 630, 1250, 1600, 2500, 3510, 4000 |
Uso: | Transmisión o distribución de poder | Nombre de producto: | Kyn28 12 dispositivo de distribución eléctrico 11kv |
Voltaje clasificado: | 3KV, 7.2KV, 12KV opcional | ||
Alta luz: | dispositivo de distribución de la tensión baja,dispositivo de distribución revestido del metal de la baja tensión |
Descripción de producto
Dispositivo de distribución eléctrico del aislamiento para el dispositivo de distribución de la baja tensión del gabinete de la baja tensión 50 de UZ Reino Unido RU Market Rated Frequency (herzios)
Descripción de producto

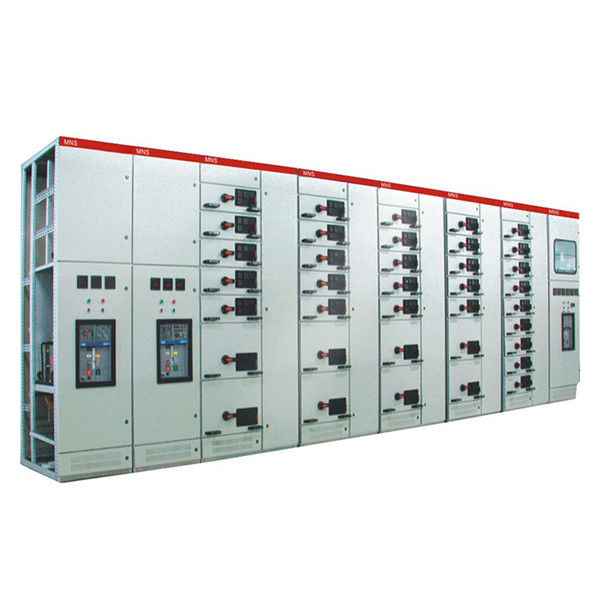

El dispositivo de distribución de baja tensión de MNS Drawout está montado con los componentes modularizados como unidad de la combinación (en adelante llamó el dispositivo). Se aplica al voltaje de funcionamiento clasificado de la CA 50-60Hz @ de 660V o abajo para la recepción del poder y la distribución del sistema de distribución de la baja tensión y para cambiar del poder, la distribución y el control del centro de la distribución de poder y de control de motor así como de la remuneración de la capacitancia. El gabinete del dispositivo de distribución cumple con GB7251.12-2013.
Características estructurales:
El marco se adopta con perfiles de C. Los agujeros de montaje en ∅5.3mm con el módulo E=25mm en el marco principal permiten a su asamblea flexible y conveniente. El marco, la puerta componente y el aparato eléctrico se hacen de grueso en frío de la placa de acero 2, y otras piezas se hacen de la placa de acero en frío con el grueso 1,5. El panel es limpiado por la conserva en vinagre y fosfatar y entonces el barnizado electrostático. El marco, la placa interna de la división y las piezas del cajón se hacen de la hoja galvanizada blanca en frío o la hoja del aluminio-cinc, que son montadas por penetrante, y la exactitud y la firmeza de las piezas se mejoran después de asamblea. Hay sitio unidades de función, sitio del autobús y del mercado separados del cable. Sitio del aislamiento de la unidad con la placa plástica, equipada de L tipo una línea de cobre. El arreglo del autobús horizontal adopta el tipo plano después del gabinete o la manera que se sienta del top del gabinete. La capacidad de resistir energía eléctrica es fuerte. La conexión entre la unidad de distribución de poder y el cable externo se termina en el cuarto del cable o en el cuarto del mercado del poste. El cable puede ir hacia arriba y hacia abajo, y la instalación y el mantenimiento son convenientes. El grado de protección es el gabinete por lo menos 650m m, profundidad de la puerta de IP3X-4X.Glass del gabinete de por lo menos 700m m.
Condiciones del uso
1. Para el uso interior, la elevación del punto de servicio no excederá de los 2000m.
2, temperatura del aire ambiente no es más altos de +40 grados, 5 grados no más no bajo que negativos. La temperatura media no debe ser más alta de +35 grados en el plazo de 24 horas. Al excederse, la capacidad se debe reducir según la situación real.
3. La temperatura alta relativa del aire circundante es +40 el ° c y no excede del 50%, y una temperatura relativa grande se permite en una temperatura más baja; Si +20 grados son los 90%, la consideración se debe dar al efecto de la condensación ocasional causado por los cambios de temperatura.
4. Cuando el dispositivo está instalado, la inclinación con el avión vertical no excederá 5°, y el sistema entero de gabinetes será relativamente plano conforme al estándar de gbj232-2.
5. El dispositivo será instalado en un lugar donde no hay vibración severa y el impacto y no hay corrosión de componentes eléctricos suficientes utilizar
Artículo | Unidad | Parámetro |
Voltaje de funcionamiento clasificado | V | AC380,660 |
Volatge clasificado del aislamiento | V | AC660,1000 |
Grado actual de la barra de distribución horizontal | 1250 2000 2500 3200 | |
Grado actual de la barra de distribución vertical | 1000 | |
Corriente de circuito máxima del alimentador | 2500 | |
Corriente de circuito máxima del cajón | 630 | |
Capacidad máxima del motor del control | kilovatio | 320 |
Frecuencia clasificada | Herzios | 50/60 |
Corriente máxima del withsatnd de la barra de distribución horizontal | kA/0.1s | 105.176 |
La barra de distribución horizontal a corto plazo soporta la corriente | kA/1s | 50,80 |
El pico vertical de la barra de distribución soporta actual | kA/0.1s | 105 |
La barra de distribución vertical a corto plazo soporta la corriente | kA/1S | 50 |
Freq del poder clasificado. soporte el voltaje | V/1min. | 2500 |
Freq secundario del poder. soporte el voltaje | V/1min. | 2500 |
Grado de la protección del recinto | IP30, IP40 |
5. información de la orden
Diagrama esquemático del circuito principal o del diagrama de la esquema eléctrica
Arreglo y disposición
Modelo, especificación y cantidad de componentes principales.
Método del alambre y especificación entrante y saliente del cable, etc
Si la conexión del autobús se requiere entre los dispositivos, la conexión y la altura del autobús de la tierra serán proporcionadas.
1. altitud interior sobre nivel del mar: Altitud máxima de la instalación: los 2000m
2. temperatura del aire ambiente: -5℃~+40℃ y la temperatura media no deben
exceda +35℃ en 24h
3. la humedad relativa no debe exceder del 50% en la temperatura máxima +40℃. Más alto
la humedad relativa se permite en una temperatura más baja. Ex. el 90% en +20℃. Pero debido a
el cambio de temperatura, es posible que moderado rocía producirá ocasional.
4. Ningún fuego, peligro de la explosión, contaminación seria, corrosión química y vibración severa
5. pendiente de la instalación no exceder 5°
6. Este producto es conveniente para el almacenamiento siguiente del transporte de la temperatura: -25℃ ~+55℃ 24h, en un corto período de tiempo (no más que 24 horas) no más que +70℃.
Esta serie de productos con alta capacidad de fractura, la buena estructura dinámica de la estabilidad, avanzada y razonable, programa eléctrico de práctico, serie, flexibilidad fuerte, diversos esquemas de la combinación de la unidad, un gabinete contuvieron muchos circuitos, ahorran el área, el aspecto hermoso, el mantenimiento de alto nivel etc. de la protección, seguro y confiable, conveniente.
Acuerda con la nema ICS2-322 así como de la “tensión completos ZBK36001-89 del dispositivo del interruptor baja tensión GB7251-87” estándares nacionales y la “de los estándares IEC439 baja para retirar el tipo dispositivo completo” estándares profesionales” del interruptor
