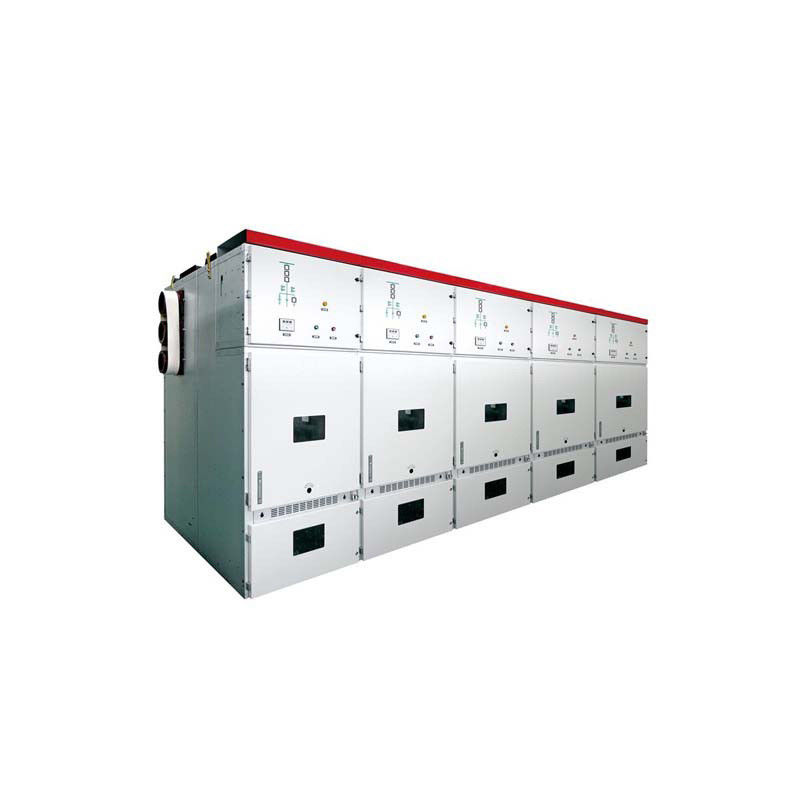

Tablero de distribución de alto voltaje desprendible revestido de poder del dispositivo de distribución KYN61 del metal

Descripción de producto

Tablero de distribución de alto voltaje desprendible revestido de poder del dispositivo de distribución KYN61 del metal

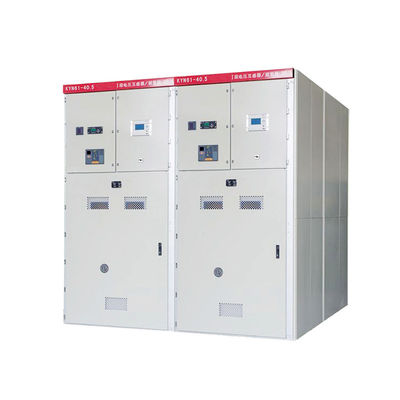

El tipo tipo abierto de desplazamiento acorazado gabinete cerrado de Kyn61-40.5 (z) del interruptor del metal de la CA (en adelante se refirió como el gabinete del interruptor) es una CA trifásica 50Hz, valoró la unidad completa interior de la distribución del voltaje 40.5kv. Como central eléctrica, la subestación y las empresas industriales y mineras para recibir y para distribuir electricidad con el control del circuito, la protección y las funciones de supervisión, pero también se pueden utilizar para las operaciones frecuentes.

El dispositivo de distribución se ajusta a GB t11022-1999, a gb3906-2006 y a DL 404-1997.

Características estructurales

1. La estructura del gabinete adopta la estructura montada, y el disyuntor adopta la estructura de piso de la carretilla de mano;

2. Equipado de un nuevo tipo de disyuntor aislado compuesto del vacío con buena capacidad de intercambio y el reemplazo simple;

3. El mecanismo de la propulsión de la nuez del tornillo está instalado en el marco del vehículo, que puede mover fácilmente la carretilla de mano y prevenir daño a la estructura de la propulsión debido a la operación incorrecta;

4. Todas las operaciones se pueden realizar en el estado cerrado de la puerta de gabinete;

5. El dispositivo de seguridad entre el interruptor, la carretilla de mano y la puerta de gabinete principales del interruptor adopta la cerradura mecánica obligatoria para resolver “la función de la defensa cinco”;

6. El cuarto del cable es lleno de espacio conectar los cables múltiples

7. El interruptor que pone a tierra rápido se utiliza para el cortocircuito el poner a tierra y del circuito;

8. Clase IP3X, puerta de compartimiento de la carretilla de mano abierta, clase IP2X de la protección del recinto de la protección;

9. El producto se ajusta a gb3906-1991.dl 404-1997 y adopta el estándar internacional iec-298 con referencia.

Condiciones del uso

1. Temperatura del aire ambiente: -15c ~ +40C;

2. Altitud: los 2000m y abajo;

3. Condiciones de la humedad: la media diaria es no más el que 95%, y la media diaria de presión de vapor de agua es no más que 2.2kpa; La media mensual es no más el que 90%, y la presión de vapor media mensual de agua es no más que 1.8kPa.

4. Intensidad del terremoto: no más que 8 grados;

5. Ningunos lugares obvios de la contaminación tales como gases corrosivos o combustibles.

6. Si arriba las condiciones normales del uso se exceden, el usuario puede negociar con la compañía.

Instrucciones que ordenan

1. Diagrama esquemático del circuito principal o del diagrama de la esquema eléctrica

2. Arreglo y disposición

3. Modelo, especificación y cantidad de componentes principales.

4. Método del alambre y especificación entrante y saliente del cable, etc

5. Si la conexión del autobús se requiere entre los dispositivos, la conexión y la altura del autobús de la tierra serán proporcionadas.

6. Otros requisitos que ordenan
